ER32 1/2" Ultra Precision ER Collet voor CNC-freesmachines nauwkeurigheid 0,005 mm

ER32 1/2" Ultra Precision ER Collet voor CNC-freesmachines nauwkeurigheid 0,005 mm

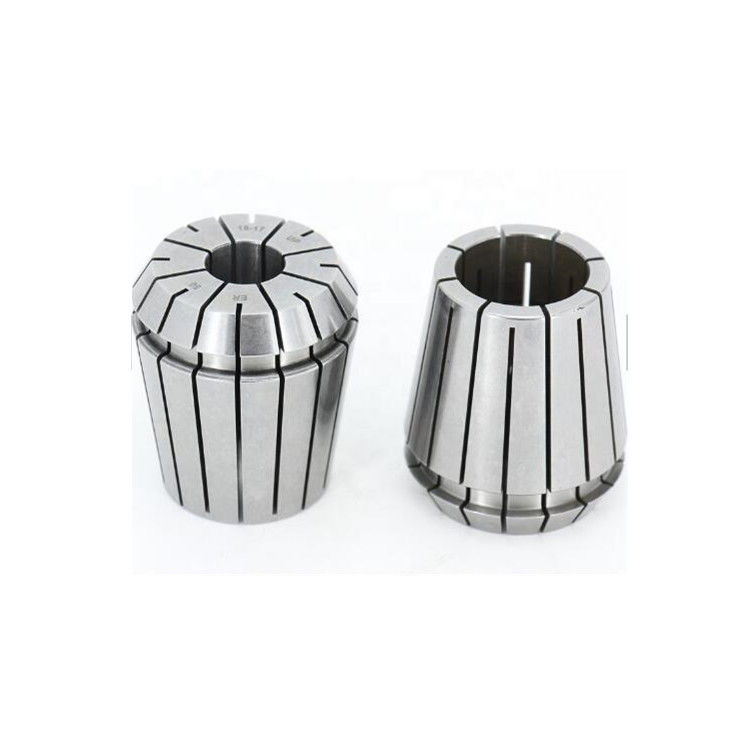

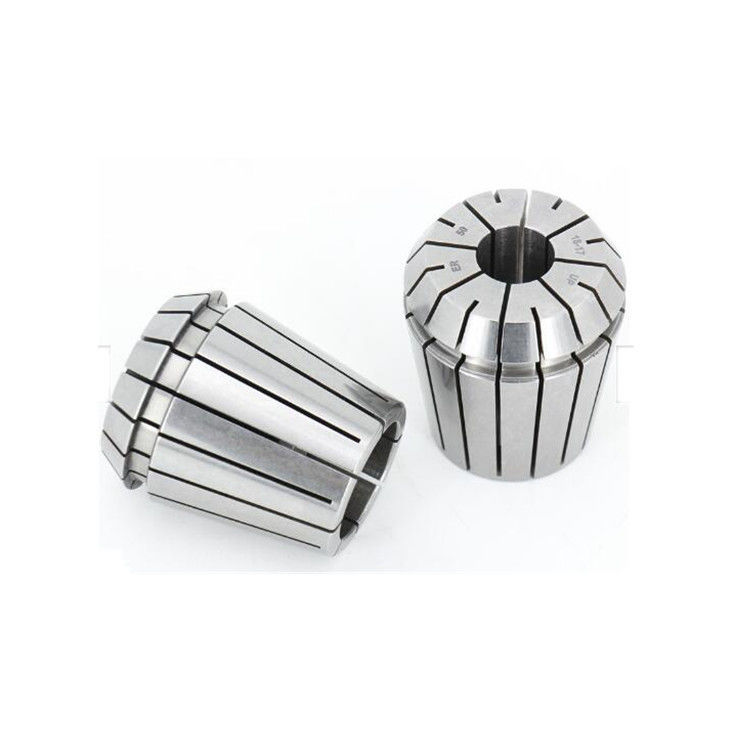

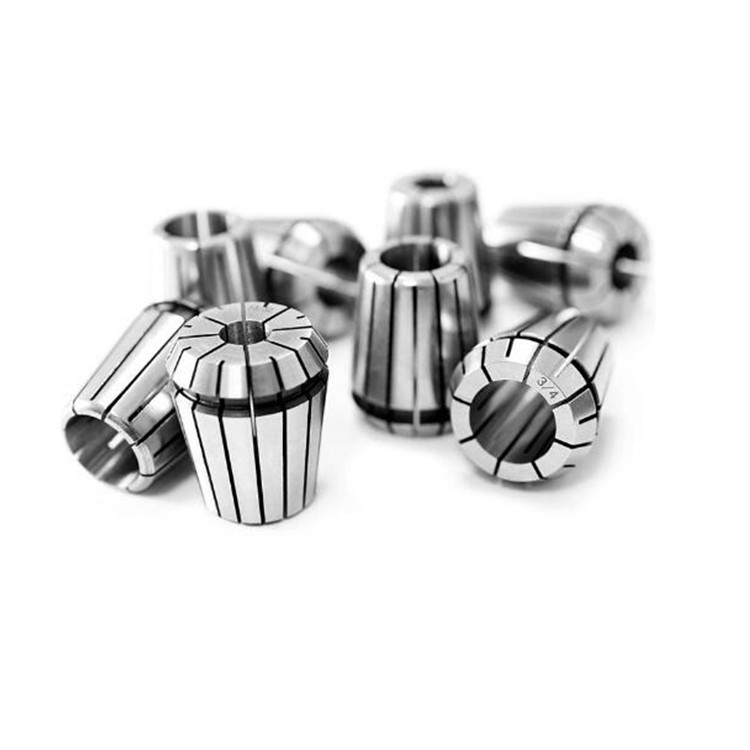

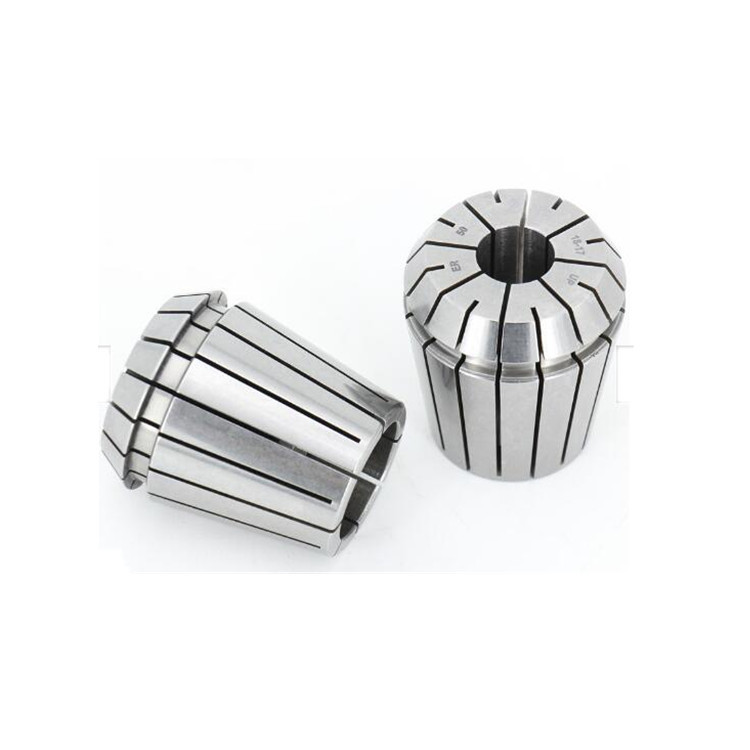

ER32 1/2 "Ultra Precision ER Collet is een hoogwaardige collet die is ontworpen voor gebruik met ER32 collet chucks.

De kolf is gemaakt van hoogwaardig staal en ondergaat een strikt fabricageproces om precisie en duurzaamheid te garanderen.Het heeft een uniek ontwerp dat maximale greepkracht biedt terwijl het uitlopen tot een minimum wordt beperktDit maakt het ideaal voor hoogprecise bewerkingstoepassingen waar nauwkeurigheid cruciaal is.

De ER32 1/2" Ultra Precision ER Collet is compatibel met een breed scala aan gereedschappen, waaronder boormachines, eindmolens, reamers en kraan.andere bewerkingscentra.

Over het algemeen is de ER32 1/2 "Ultra Precision ER Collet een betrouwbare en precieze gereedschapsholding die geschikt is voor een verscheidenheid aan bewerkingstoepassingen.

ER32Colleten ER-UP:

1.Materiaal: 65Mn;
2.Hardheid: 46-50HRC;
3.Standaard: DIN 6499b
4. Precies: 0,005 mm

ER32 1/2" COLLET werkmanschap

Cryogene behandeling
1. -185 °C ultra lange cryogene behandeling, waarbij bijna alle rest austenite in martensite wordt omgezet;
2De hardheid en de taaiheid worden verhoogd door het neerslaan van nanoschaalcarbidedeeltjes.
3. Verminderen van residuele spanning;
4Significante verbetering van slijtvastheid.

tijdige verwerking

ER32 1/2" COLLET Installatiestappen
Montage van de collet
Spoedeisende Hulp ColletVoer de groef van de knop in de excentrieke ring van de klemmoer bij het merkteken aan de onderkant van de knop.Schroefmoer met kraag op gereedschapsholdingWe raden aan de moer met een koppelknop te strekken.
Ontmanteling ER Collet
Nadat de moer van de gereedschapsholder is geschroefd,Druk op het gezicht van de ER Collet en druk tegelijkertijd zijdelings op de achterkant van de collet tegenover het merk totdat deze loskomt van de klemmoer.

Inleiding tot de ER-UP-hogeprecisie veerkraan:

1.De hoge precisie veerkolf combineert de voordelen van de DIN6499/ISO15488A en B normen.Een goede radiële uitloop kan de levensduur van snijgereedschappen verlengen.

2.Binnen het gehele klembereik, T.I.R. (radiële uitloopfout) ≤ 8 μ M

3.Clamping diameter bereik van 1 mm tot 36 mm

4.Het klembereik is gelijk aan dat van een standaard veer

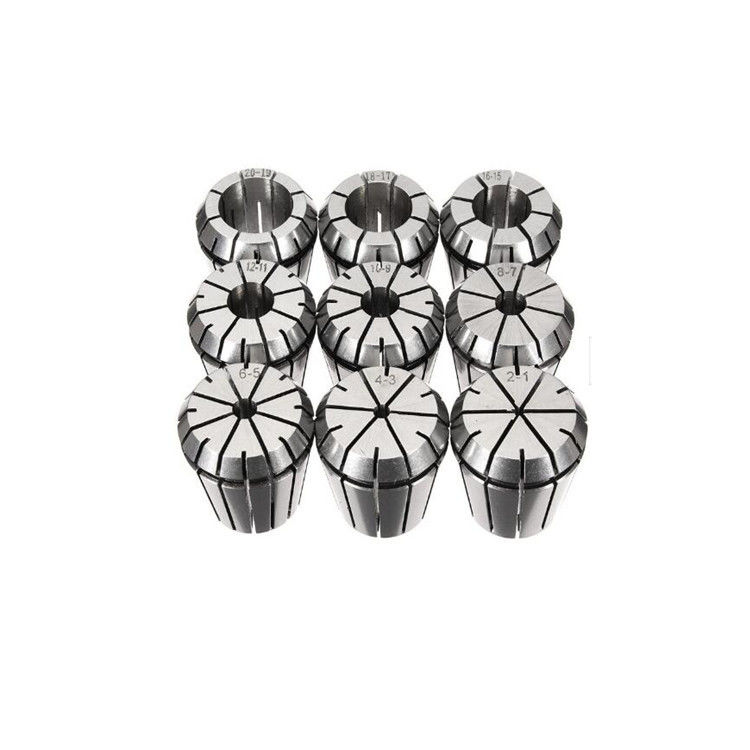

Inleiding tot de specifiCATEEies van de ER-UP-hoge-precisie veerkolf:

ER8- UP-hoge-precisie-schokklembereik: Φ 1, 1.5Twee, twee.5Drie, drie.5Vier, vier.5, 5

ER11- UP-hoge-precisie-schokklembereik: Φ 1, 1.5Twee, twee.5Drie, drie.5Vier, vier.5Vijf, vijf.56, 6.5, 7

ER16- UP-hoge-precisie-schokklembereik: Φ 1, 1.5Twee, twee.5Drie, drie.5Vier, vier.5Vijf, vijf.56, 6.5Zeven, zeven.5Acht, acht.5- Nee, negen.5, 10

ER20- UP-hoge-precisie-schokklembereik: Φ 1, 1.5Twee, twee.5Drie, drie.5Vier, vier.5Vijf, vijf.56, 6.5Zeven, zeven.5Acht, acht.5- Nee, negen.5Tien, tien.511, 11.512, 12.5, 13

ER25- UP-hoge-precisie-schokklembereik: Φ 1, 1.5Twee, twee.5Drie, drie.5Vier, vier.5Vijf, vijf.56, 6.5Zeven, zeven.5Acht, acht.5- Nee, negen.5Tien, tien.511, 11.512, 12.5- Ik heb het niet.514, 14.5- Vijftien, vijftien.516, 16.5, 17

ER32- UP-hogeprecisie-schokklembereik: Φ 2. 2.5Drie, drie.5Vier, vier.5Vijf, vijf.56, 6.5Zeven, zeven.5Acht, acht.5- Nee, negen.5Tien, tien.511, 11.512, 12.5- Ik heb het niet.514, 14.5- Vijftien, vijftien.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22

ER40- UP-hogeprecisie-schokklembereik: Φ 3. 3.5Vier, vier.5Vijf, vijf.56, 6.5Zeven, zeven.5Acht, acht.5- Nee, negen.5Tien, tien.511, 11.512, 12.5- Ik heb het niet.514, 14.5- Vijftien, vijftien.516, 16.517, 17.518, 18.519, 19.5, 20, 21, 22, 22.523, 23.524, 24.525, 25.526 jaar.27.28.29.30

ER50- UP-hoge-precisie chuck klembereik: Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
