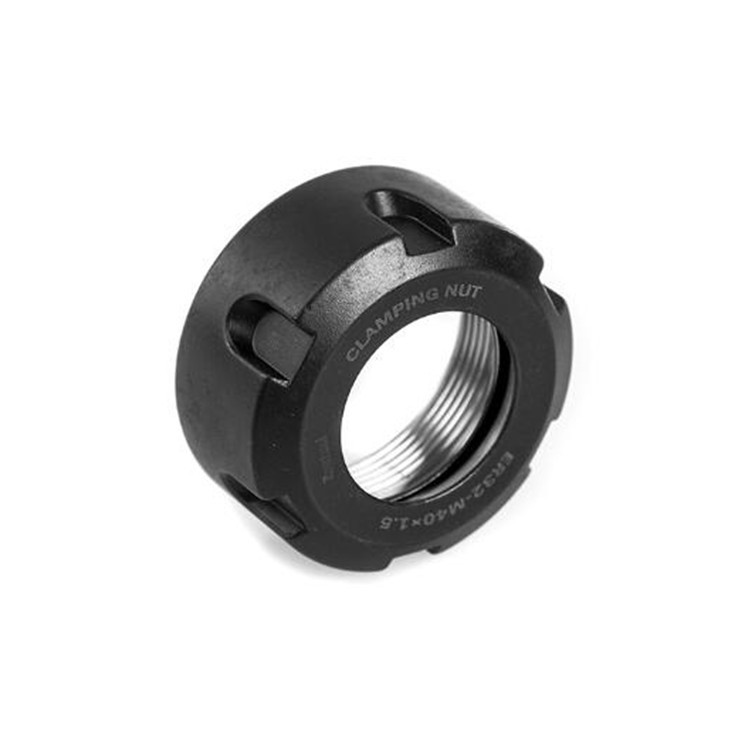

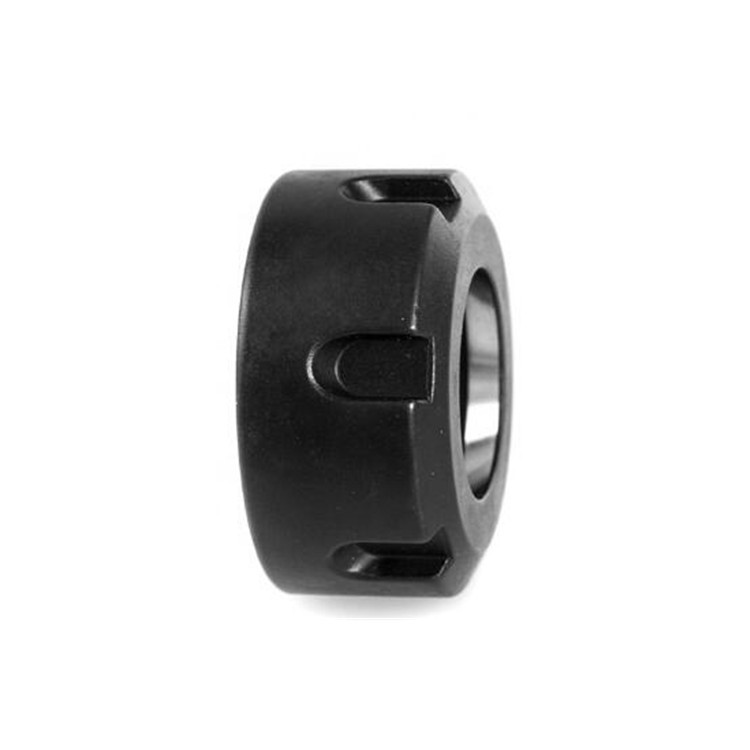

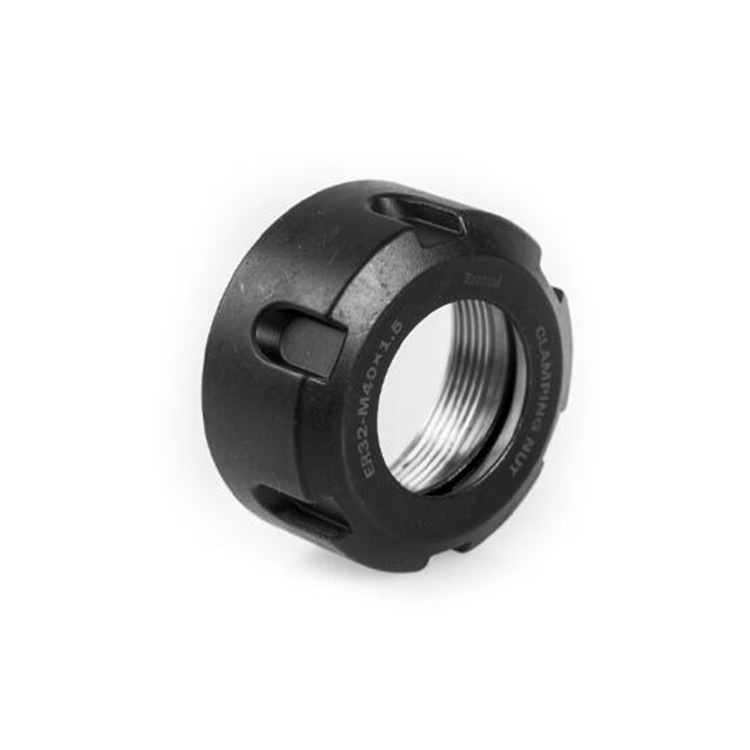

ER Chuck Spindle Nut Voor Spindle Motor, hoge precisie, flexibele en duurzame klemmoeren
ER32 Clamping Nut van het type UM, ER NUT Selectie van hoogwaardig veerstaal, Clamp Lock Nuts heeft een hogere flexibiliteit en levensduur.Clamping Nut voor boren, frezen, boren, stampen, slijpen en graveren.
Ontwerp van de drukkap voor ER-freesbuis, met inbegrip van structuur, parameters, technische voorschriften, testcontrole, verpakking en opslag, enz.
De ER-noot is een onmisbaar onderdeel voor het gebruik van de ER-pakket.De perskap zet de kollet in de kollet lichaam of de spindel van het gereedschap en installeert de cilindrische staaf van het gereedschap in het klemgat voor gebruik
Vervang andere ER-koppels naargelang de noodzaak met andere diafragma's
ER Chuck Spindle Nut Voor Spindle Motor, Selectie van hoogwaardig veer staal, heeft een hogere flexibiliteit en levensduur. De klemkracht, klembereik, hoge precisie, gebruikt voor boren, frezen,boorwerkER collet door middel van hoogprecisie slijpen, precisie productielijn met de Duitse DIN 6499
SpecifiCATEEies voor ER-klemnoot met hoge precisie
1. ER Nut model nr.:ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50
2 ER-nootmateriaal:42CrMo
3Hardheid van de ER-noot: HRC52
4. ER-noot schroef en 30 kantelvorming, de draad tolerantie klasse 4H-klasse
5. ER-noot nauwkeurigheid: AA-klasse ((0,005) mm
6. standaardbalansering G6.3 12000 rpm, 18000 rpm
7Verpakking: plastic dozen, karton
| TYPE |
Modellen |
D ((mm) |
L(mm) |
M |
Wt ((kg) |
| Een |
ER11-A |
19 |
11.3 |
M14*0.75 |
0.005 |
| ER16-A |
28 |
17.5 |
M22*1.5 |
0.01 |
| ER20-A |
35 |
19 |
M25*1.5 |
0.05 |
| M |
ER8-M |
12 |
12 |
M10*0.75 |
0.005 |
| ER11-M |
16 |
|
M13*0.75 |
0.01 |
| ER16-M |
22 |
18 |
M19*1 |
0.05 |
| ER20-M |
28 |
18 |
M24*1 |
0.6 |
| ER25-M |
35 |
20 |
M30*1 |
0.08 |
| Om. |
ER25-UM |
42 |
20 |
M32*1.5 |
0.14 |
| ER32-UM |
50 |
22.5 |
M40*1.5 |
0.2 |
| ER40-UM |
63 |
25.5 |
M50*1.5 |
0.3 |
| ER50-UM |
78 |
35.5 |
M64*2 |
0.5 |

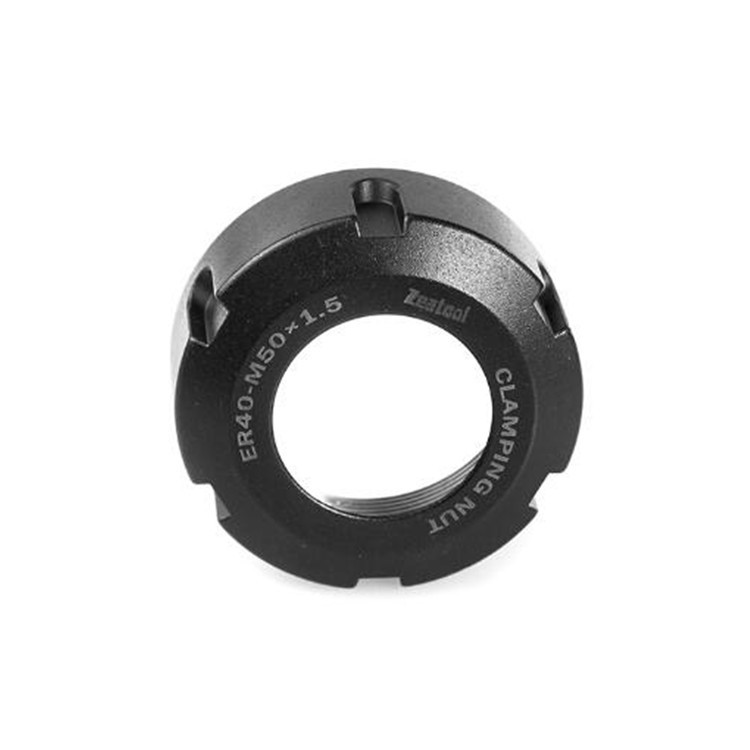

ER Collet Nut Type ER16/20/25/32/40UM, ER NUT Selectie van hoogwaardig veerstaal, Clamp Lock Nuts heeft een hogere flexibiliteit en levensduur.Clamping Nut voor boren, frezen, boren, stampen, slijpen en graveren.
Klemmoeren zijn een soort bevestigingsmiddelen die worden gebruikt om voorwerpen aan elkaar te bevestigen.Ze bestaan doorgaans uit een gedraaide cilindrische carrosserie met een flankeerde basis en een zeshoekig of gekruld hoofd voor een gemakkelijke krap met de hand of met een gereedschap. Klemmoeren zijn ontworpen om tegen een koppelingsoppervlak vast te houden, waarbij druk wordt uitgeoefend om de objecten op hun plaats te houden.en montage van meubels.
