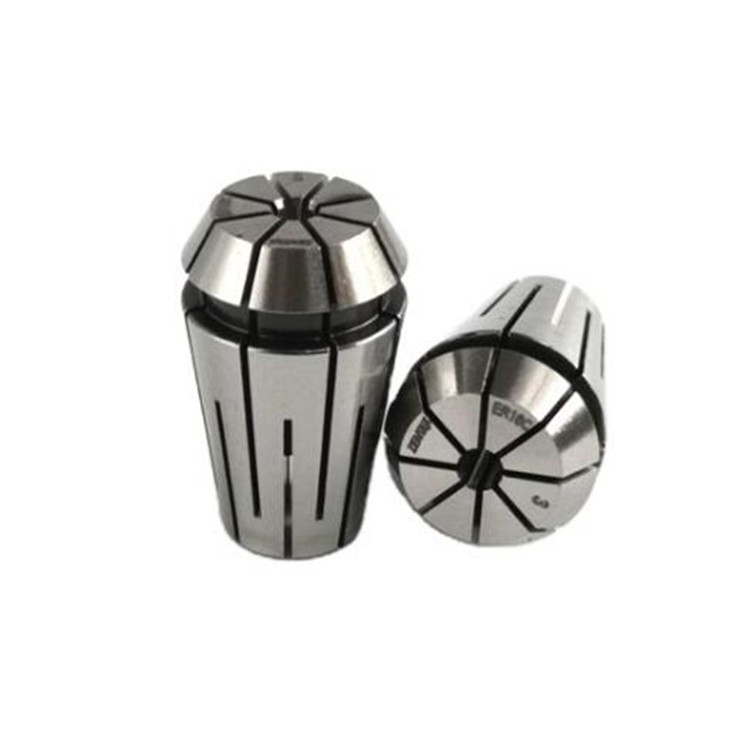

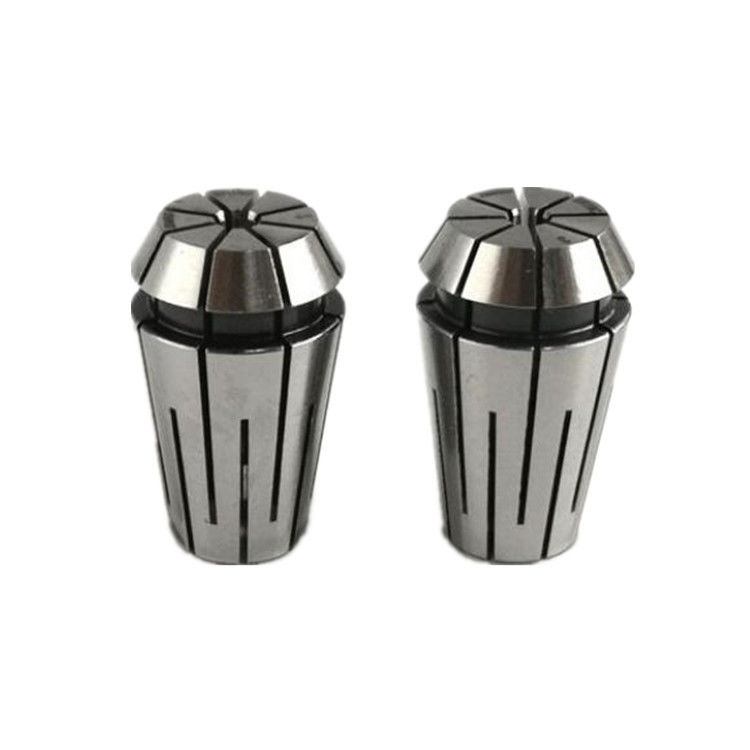

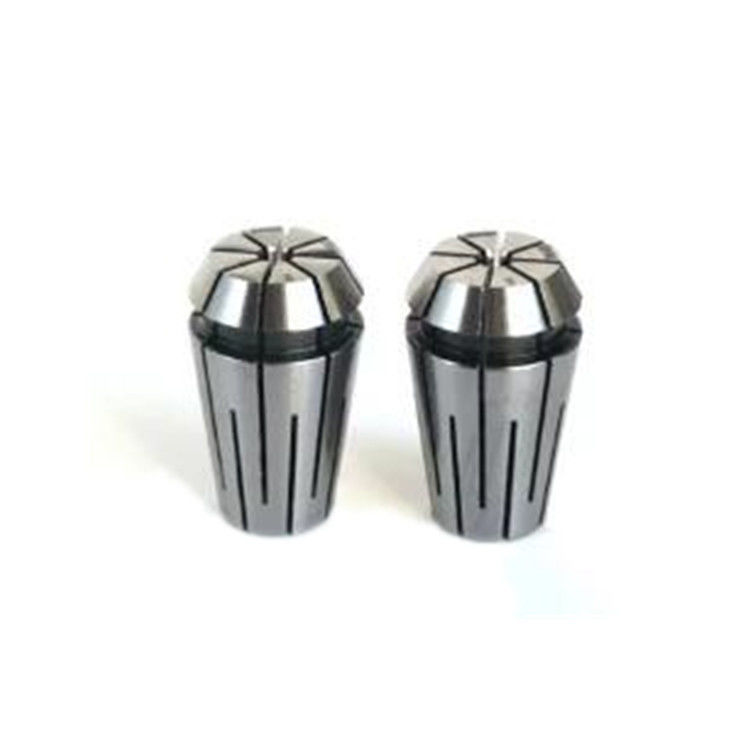

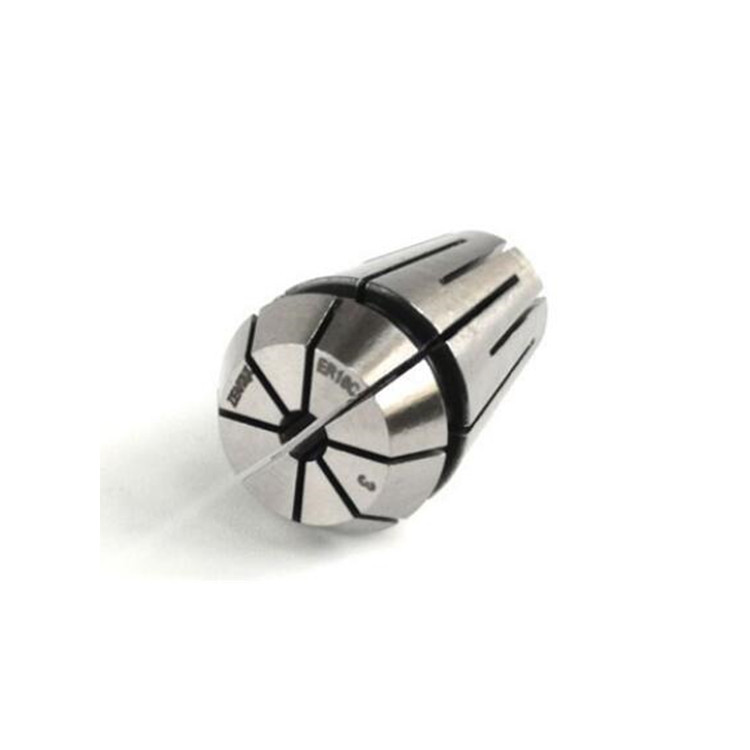

Verzegeld waterkoelmiddel ER Collet ER16 ER20 voor groefverzegeling

Hoge nauwkeurigheid ER verzegeld water koelmiddel Collet voor groef verzegeling

Hoge nauwkeurigheid ER verzegelde waterkoelmiddelkollet,Springkollet Verschillen in het gebruik van groeven om rond de afdichting te komen
O Centrale waterfunctie is alleen van toepassing op vouwingen om het waterputgereedschap vast te houden, kan bestand zijn tegen waterdruk van 7Mpa Niet-standaard gaten kunnen worden aangepast.

INLEIDING VAN HET PRODUCT

Productnaam: ER / C hoog-precisie cartridge klem
Materiaal: Japanse SUJ2, 42CrMo
Hardheid van het product: 46-50HRC
Ruwheid van het oppervlak: Ra0.4
Type kollet: ER11C, ER16C, ER20C, ER25C, ER32C, ER40C, ER50C
Uiterlijk van de kraag: lichte coating (anti-corrosie, slijtvastheid, schoonheidsgraad, nauwkeurigheid en stabiliteit, glad oppervlak, comfortabel gevoel, mooier uiterlijk)
Precisie van de collet: 0,005 mm, 0,008 mm
Vermeld bij bestelling de nauwkeurigheidsgraad

Hoge nauwkeurigheid ER verzegelde Collet installatie
1. Installeer de groef van de veerkraan in de excentrieke cirkel van de moer, duw de veerkraan in de richting van de pijl, totdat u een klik hoort,wat betekent dat de veerkraan is geïnstalleerd op zijn plaats.
2. Installeer dan de veer collet op de prop en zorg ervoor dat het gereedschap is geïnstalleerd op zijn plaats
3. Installeer de moer op het handvat en vergrendel het met een sleutel. (Het wordt aanbevolen om een koppel sleutel te gebruiken om de moer strak te maken)

ontmantelen
Nadat u de moer van de gereedschapsholder hebt geschroefd, trekt u de gereedschapsholder uit.druk het naar binnen van de voorkant van de veer collet en druk het naar beneden tegen de onderkant van de excentrische cirkel op hetzelfde moment, en duw de veerkolf diagonaal totdat de veerkolf en moer zijn gedemonteerd

ER-dichtingsboei is een type boei die in bewerkingen wordt gebruikt om een werkstuk of gereedschap veilig op zijn plaats te houden.Het is ontworpen met een afdichtingsfunctie die helpt voorkomen dat koelmiddel of andere vloeistoffen het collet binnendringen en het bewerkingsproces beïnvloeden.

Het afdichtingsmechanisme van een ER-dichtkoppel bestaat doorgaans uit rubber of elastomeerdichtingen die zijn geïntegreerd in het ontwerp van de koppel.Deze afdichtingen creëren een barrière tussen de kollet en de buitenomgeving, waardoor het binnendringen van vloeistoffen wordt voorkomen.

ER-verzegelkolletten worden vaak gebruikt in industrieën zoals automobiel, lucht- en ruimtevaart en medische industrieën, waar precisiebewerking en koelmiddelcontrole van cruciaal belang zijn.Ze bieden een betrouwbare oplossing voor het behoud van een schone en gecontroleerde bewerkingsomgeving, waardoor het risico op verontreiniging wordt verminderd en de algemene bewerkingsnauwkeurigheid en -efficiëntie worden verbeterd.

Naast de afdichtingsfunctie bieden ER-afdichtingsboeien ook de voordelen van een hoge greepkracht, snelle gereedschapsswisselbaarheid en compatibiliteit met een breed scala aan gereedschapsgroottes.Ze zijn verkrijgbaar in verschillende afmetingen en configuraties voor verschillende bewerkingsvereisten.
