ER Collet voor frezen Chuck ER11 Collet, 1.0-7.0 mm, High Precision Clamping

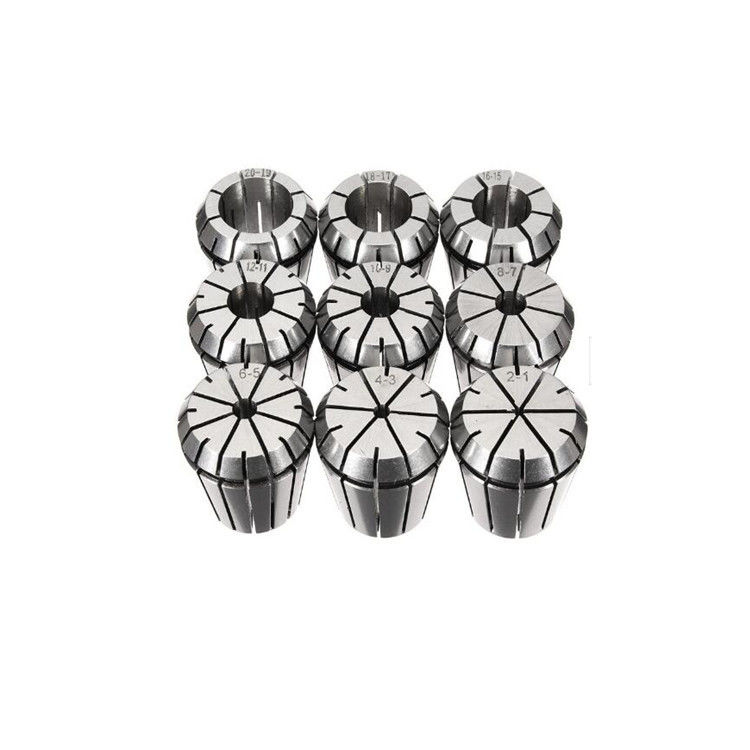

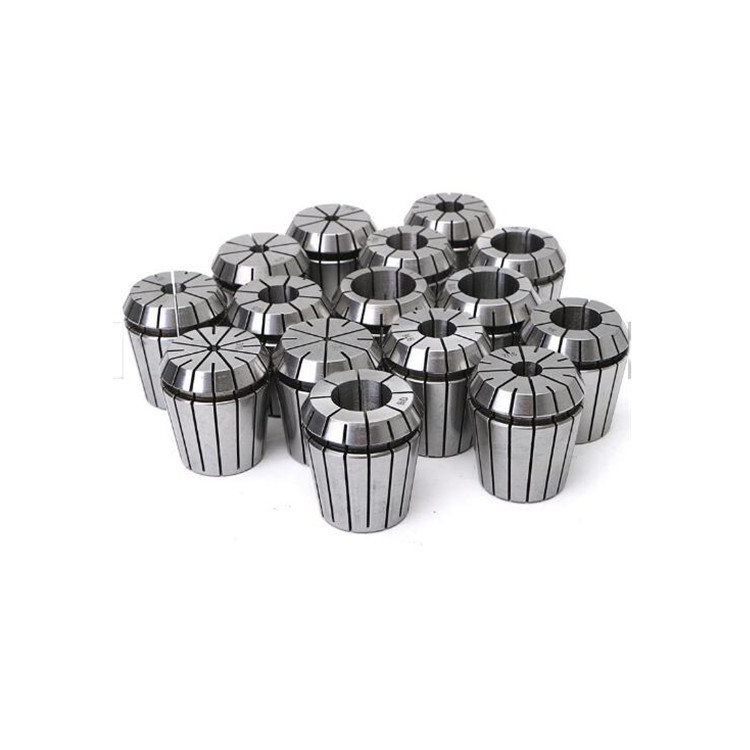

ER Collet voor frezen Chuck,High Precision Clamping 1-16mm CNC ER20 ER25 Spring ER Collet is gemaakt van hoogwaardig 65Mn materiaal, met hardheid van HRC45-48.We produceren alle grootte van 1mm-20mm ER32 collets, en een volledig assortiment van ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 collets. We hebben geëxporteerd naar humoristische landen, en vestigen een goede samenwerkingsverhouding. nauwkeurigheid is van 0,005mm tot 0.015 voor uw verwijzingWe produceren ook soorten CNC machine tool accessoires waaronder collet chucks, pull studs, retention knob.
Er Collet, Er16 Collet, Er20 Collet, Precision Er Collet Milling chuck series - ER collets
1) gemaakt van speciaal elastisch staal onder uitstekende warmtebehandeling en een nauwkeurig slijpproces.
2)Deze kraag kan worden geklemd voor een specifieke standaardgrootte en de volgende grootte.
3) drie nauwkeurigheden:0.005mm, 0.01mm, 0.015mm.
| Model |
d |
D |
D1 |
D2 |
L |
Verstelbaar
Capaciteit |

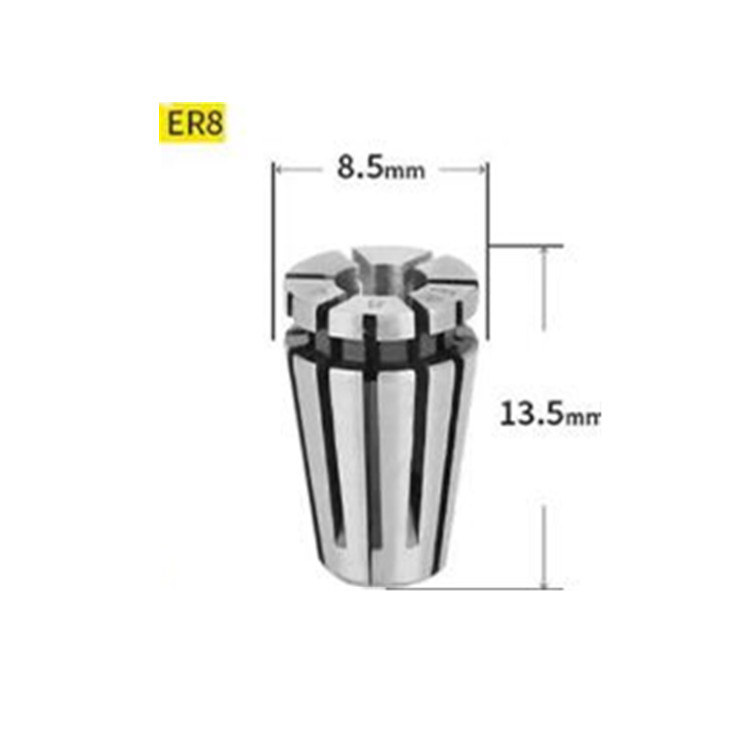

| ER8 |
1.0-5.0 |
8 |
8.45 |
6.5 |
13.5 |
0.50 |

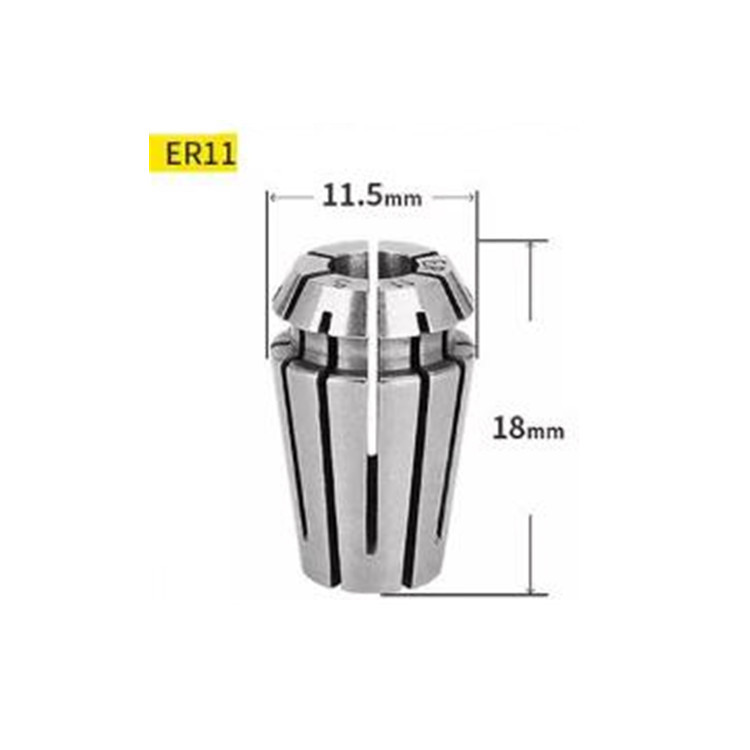

| ER11 |
1.0-7.0 |
11 |
11.5 |
9.5 |
18 |
0.50 |
| ER16 |
1.0-2.5 |
16 |
17 |
13.8 |
27.5 |
0.50 |
| ER16 |
2.5-10.0 |
16 |
17 |
13.8 |
27.5 |
1.00 |
| ER20 |
1.0-2.5 |
20 |
21 |
17.4 |
31.5 |
0.50 |
| ER20 |
2.5-13.0 |
20 |
21 |
17.4 |
31.5 |
1.00 |
| ER25 |
1.0-2.5 |
25 |
26 |
22 |
34 |
0.50 |
| ER25 |
2.5-16.0 |
25 |
26 |
22 |
34 |
1.00 |
| ER32 |
2.0-2.5 |
32 |
33 |
29.2 |
40 |
0.50 |
| ER32 |
2.5-20.0 |
32 |
33 |
29.2 |
40 |
1.00 |
| ER40 |
3.0-26.0 |
40 |
41 |
36.2 |
46 |
1.00 |
| |
| Model |
d |
D |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
| ER11 |
1/32-17/64 |
11 |
11.5 |
9.5 |
18 |
3.80 |
2.5 |
2 |
| ER16 |
1/32-3/8 |
16 |
17 |
13.8 |
27.5 |
6.26 |
4 |
2.7 |
| ER20 |
1/32-33/64 |
20 |
21 |
17.4 |
31.5 |
6.36 |
4.8 |
2.8 |
| ER25 |
5/64-5/8 |
25 |
26 |
22 |
34 |
6.66 |
5 |
3.1 |
| ER32 |
1/16-25/32 |
32 |
33 |
29.2 |
40 |
7.16 |
5.5 |
3.6 |
| ER40 |
1/8-1 inch. |
40 |
41 |
36.2 |
46 |
7.66 |
7 |
4.1 |
| |
|
|
|
|
|
|
|
|
ER-kollet is een type kollet dat vaak wordt gebruikt in freesbuizen. Het is een cilindrische metalen mouw met een conisch binnenste oppervlak dat zich uitbreidt wanneer het wordt gespannen,het gereedschap of het werkstuk stevig vasthoudenER-kolletten zijn ontworpen om ronde werktuigen, zoals eindmolens, boormachines en reamers, in freesbuizen vast te houden.
Het ER-collet-systeem wordt veel gebruikt in freesappliCATEEies vanwege zijn veelzijdigheid en nauwkeurigheid.Spoedeisende hulpmiddelen komen in verschillende maten., aangeduid met een nummer zoals ER16, ER32 of ER40, dat de maximale werktuigdiameter aangeeft die zij kunnen bevatten.
Voor het gebruik van een ER-kollet in een freesbuis wordt de kollet in de kollet geplaatst en met behulp van een kolletmoer gespannen.Het gereedschap of het werkstuk wordt vervolgens in de kollet geplaatst en bevestigd door de moer verder te strekkenDit zorgt voor een sterke greep op het gereedschap en voorkomt glijden tijdens bewerkingen.
Over het algemeen zijn ER-kollets een populaire keuze voor freesmachines vanwege hun betrouwbaarheid, gebruiksgemak en het vermogen om een breed bereik te houden.De werktuiggroottes.
