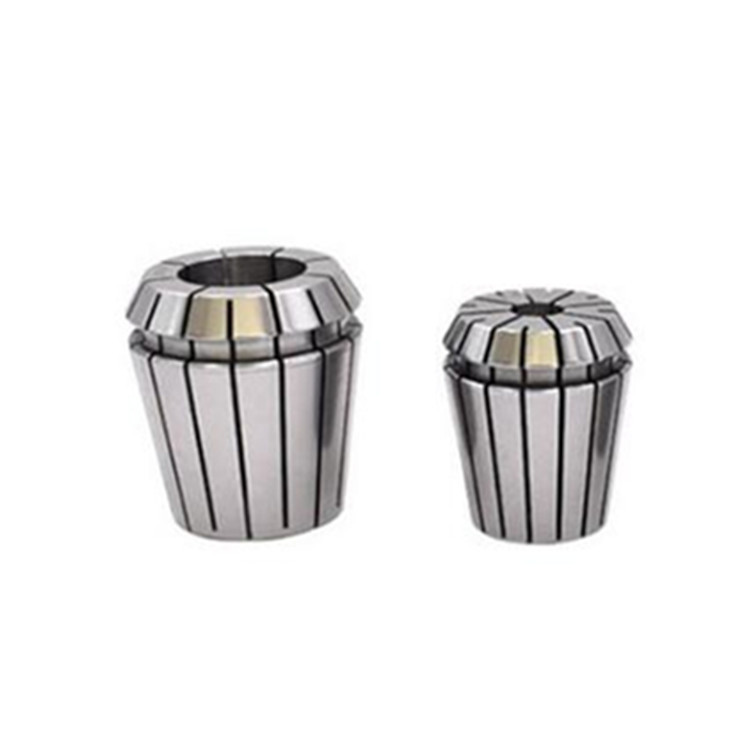

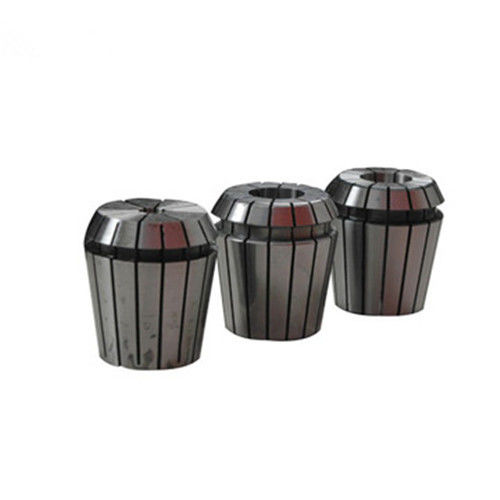

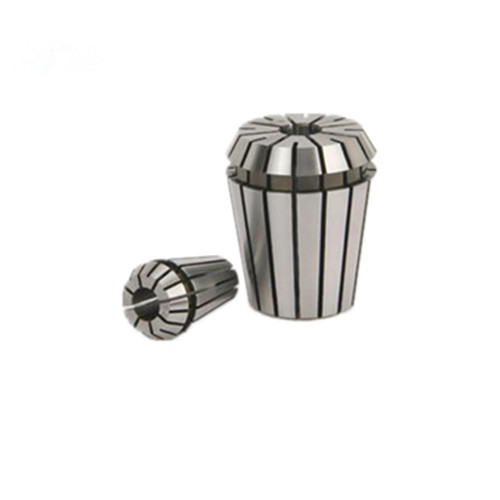

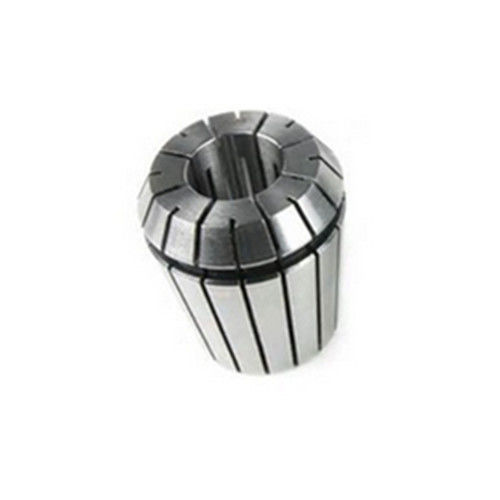

Vriesmachine gereedschapsholder ER32 Collet Chuck Set High Accuracy

ER32 Collet Freesgereedschapsholders Hoge nauwkeurigheid ER32 Collet Chuck Set ((18 PCS-3-20 mm)

High Precision ER COLLETS, ook wel bekend als veerkollet, wordt gemonteerd op een boorfreesmachine, boor- en freesbuis, de functie ervan is om de boorknip of het mes vast te klampen.Er flexibel collet is momenteel de meest gebruikte. Het is stabiel in prestaties, hoge nauwkeurigheid door de meerderheid van de fabrikanten vertrouwen.

De bobin is een soort vergrendelingsapparaat voor het vasthouden van het gereedschap of werkstuk, dat meestal wordt gebruikt in de boor- en freesmachine en het bewerkingscentrum.Selecteer de kwaliteit van de post trek klem om titanium Hao herkennen. De post trek klem wordt naar achteren getrokken nadat het voorwerp op zijn plaats is gezet, en het klemgedeelte wordt naar achteren getrokken om de klem klem te maken.Het type voorwaarts duwen is om het werkstuk naar voren te verplaatsenDe huidige industriële markt gebruikt het materiaal van de bobin: 65Mn.Het is een soort buisvormige klem die wordt gebruikt voor het bevestigen van boorstuk of freesmachine die wordt gebruikt voor installatie op freesmachineHet is ook een soort bevestigingsapparaat dat wordt gebruikt voor het bevestigen van de onderdelen die moeten worden gewijzigd.

Sverlichting
1) Runout van onze ER collet zijn binnen 0.005mm-0.015mm
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 en ER50
3) ER Collet Gemaakt van hoogwaardig staal: 65Mn
4) Din 6499 Collet ER Collet Verpakking: de binnenverpakking is plastic of papieren doos, de buitenverpakking is kartonnen.
5) Precision ER Collet Wij leveren normaal gesproken twee soorten nauwkeurigheid: de eerste nauwkeurigheid 0,008 mm, de tweede nauwkeurigheid 0,015 mm. De hoogste nauwkeurigheid is 0,005 mm.
6) Spring Collet Inspectie: 100% collet inspectie.

Installatieprocedure van de klem
1. controleer of de schroeftanden van de verbindingsnoot in de verbindingsbuis kunnen worden vergrendeld.
2. sluit de verbindingsnoot aan de mouw.
3. de oliedruk tot de minimale toestand te verlagen en de oliedrukcilinder te activeren om de zuiger aan de voorkant te stoppen.Draai de kollet om de verbinding moer te vergrendelen in de schroeftanden van de verbindingpijpBij het vergrendelen moet de conische opening van de sluiting concentreer zijn met de conische opening van de hoofdas.en het lokalisatiegat van de klem moet worden uitgelijnd met de lokalisatieknop aan het neuspunt van de hoofdas.
4. de oliedrukcilinder bedienen om de zuiger terug te trekken en de sluiting met de koppel van de hoofdschacht te combineren en te bevestigen dat de plaatsknop in de sluiting is gemonteerd.
5. de vergrendelingsschroef bevestigt de klemkop en de hoofdas, verhoogt geleidelijk de oliedruk en beweegt de klemkop herhaaldelijk tot de maximaal toegestane stuwkracht.

Installatieprocedure van de spoel
1Verwijder de stopdeksel.
2. installeer de klem op de stopdek en installeer de klem vervolgens in de mouw.
3. installeert de stopdeksel terug op de carrosserie en sluit de schroeven om te controleren of de klemstrekking van de klem correct is.

De klemnauwkeurigheid van de klem is tussen 0,001-0,008 mm. Met het gebruik van een werktuighandvat en moer wordt verschillende klemnauwkeurigheid toegepast op verschillende bewerkingstechnologieën.Hoe hoger de nauwkeurigheid van het gereedschap verbinding deel, hoe hoger de nauwkeurigheid van de klem moet worden geselecteerd, wat rechtstreeks van invloed zal zijn op de algehele uitloopnauwkeurigheid na het vastklemmen van het gereedschap.De hoge nauwkeurigheid vereist de selectie van hoge precisie trommel klem.
