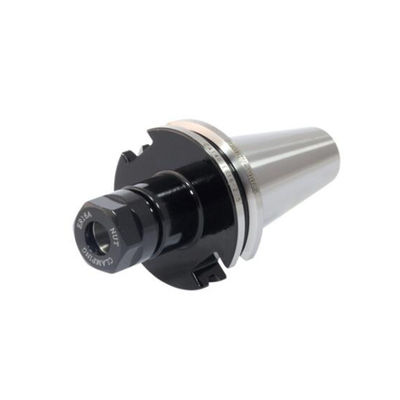

ER freesbuizen CATEE ER collet chuck CATEE tool holder freesbuizen

CATEE ER-freeskraan is een soort gereedschapsholder die wordt gebruikt in freesmachines.De CATEE-benaming (of CATEEer-pillar-benaming) verwijst naar de standaardtaper die in de chuck wordt gebruikt., terwijl ER staat voor "Extended Range" en verwijst naar het type collet dat wordt gebruikt.

De CATEE ER-freeskraan bestaat doorgaans uit een conische staaf die in de spindel van de freesmachine past, een kraanmoer en een kraan.De kraanmoer wordt gebruikt om de kraan te strekken en vast te stellenDit maakt het gemakkelijk en snel mogelijk om gereedschap te vervangen, omdat de kraag gemakkelijk kan worden vervangen om verschillende gereedschapsgroottes te kunnen passen.

De CATEE ER-freeskraan is bekend om zijn hoge precisie en nauwkeurigheid, waardoor hij geschikt is voor toepassingen waarvoor strakke toleranties vereist zijn.Het zorgt voor een stijve en stabiele verbinding tussen de freesmachine spindle en het snijgereedschap, waardoor efficiënte en nauwkeurige bewerkingen worden gewaarborgd.

Over het algemeen is de CATEE ER-freeskraan een veelzijdige gereedschapsholding die veel wordt gebruikt in freestoepassingen vanwege zijn betrouwbaarheid, nauwkeurigheid en gebruiksgemak.

Model	D	D1	Klembereik
De in bijlage I vermelde gegevens moeten worden verwerkt.	28	44.45	0.5-10
CATEE40-ER16-100	28	44.45	0.5-10
CATEE40-ER20-70	35	44.45	0.5-13
CATEE40-ER20-100	35	44.45	0.5-13
CATEE40-ER25-70	42	44.45	0.5-16
CATEE40-ER25-100	42	44.45	0.5-16
CATEE40-ER25-150	42	44.45	0.5-16
CATEE40-ER32-70	50	44.45	1 tot 20
CATEE40-ER32-100	50	44.45	1 tot 20
CATEE40-ER32-120	50	44.45	1 tot 20
CATEE40-ER32-150	50	44.45	1 tot 20
CATEE40-ER40-100	63	44.45	2-26
CATEE40-ER40-120	63	44.45	2-26
CATEE50-ER16-80	28	69.85	0.5-10
De in punt 1 bedoelde vergunningen zijn van toepassing op:	35	69.85	0.5-13
CATEE50-ER20-105	35	69.85	0.5-13
CATEE50-ER20-150	35	69.85	0.5-13
De in punt 1 bedoelde vergunning is niet geldig.	42	69.85	0.5-16
CATEE50-ER25-105	42	69.85	0.5-16
CATEE50-ER25-135	42	69.85	0.5-16
CATEE50-ER32-80	50	69.85	1 tot 20
CATEE50-ER32-100	50	69.85	1 tot 20
CATEE50-ER32-120	50	69.85	1 tot 20
De in bijlage I vermelde gegevens zijn van toepassing.	63	69.85	2-26
CATEE50-ER40-100	63	69.85	2-26
CATEE50-ER40-120	63	69.85	2-26

CATEE ER Collet Chuck CNC-gereedschapsholding
1.CATEE ER Collet Chuck materiaal: Geallieerd gehard staal, zwart afgewerkt en nauwkeurig geslepen
2.CATEE ER Collet Chuck De maat: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck nauwkeurigheid: 0.005mm
4.CATEE ER Collet Chuck hardheid: 52-58HRC
5Oppervlakte: warmtebehandeling, zandblazen
6.De norm: BT MAS403, DIN69871, DIN2080, ANSIB5.5
7.Toleranties voor conieker: AT3
8.CATEE ER Collet Chuck Koelmiddel AD, B, AD+B type
9.Dynamische balancering kan worden uitgevoerd G6.3/12000rpm, G2.5/25000rpm

CATEE ER COLLET CHUCK

label:

Plaats van herkomst:	China
Merknaam:	QFMH
Modelnummer:	CATE30, CATE40, CATE50

Min. bestelaantal:	10 stuks
Prijs:	USD 10/PCS
Verpakking Details:	plastic doos
Levertijd:	5DAYS
Betalingscondities:	L/C, T/T, Western Union
Levering vermogen:	1000pcs/month

Toepassing:	CNC machine	Kleur:	Zilver
Hoogte:	20mm	Lange:	70mm
Materiaal:	20CrMnTi	Pakket:	karton
Productnaam:	CATE Tool Holder	Vorm:	Cilinder
Grootte:	CATE40-ER20	Oppervlaktebehandeling:	Het oppoetsen
Tolerantie:	0.01mm	Gewicht:	1.1kg
Markeren:	Cylinder Er20 Collet Chuck , Er20 CATE-gereedschapsholding , CATE40 Schelpenmolenhouder
