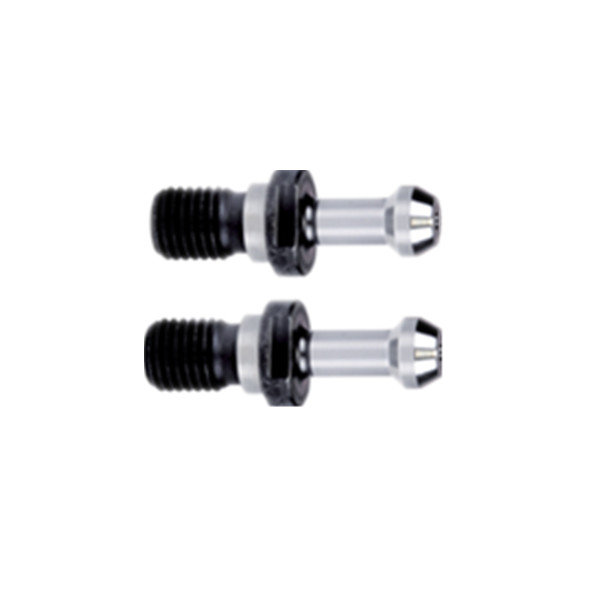

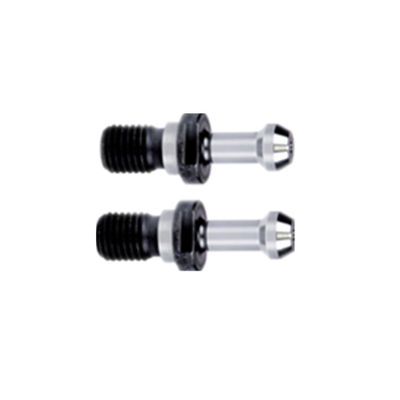

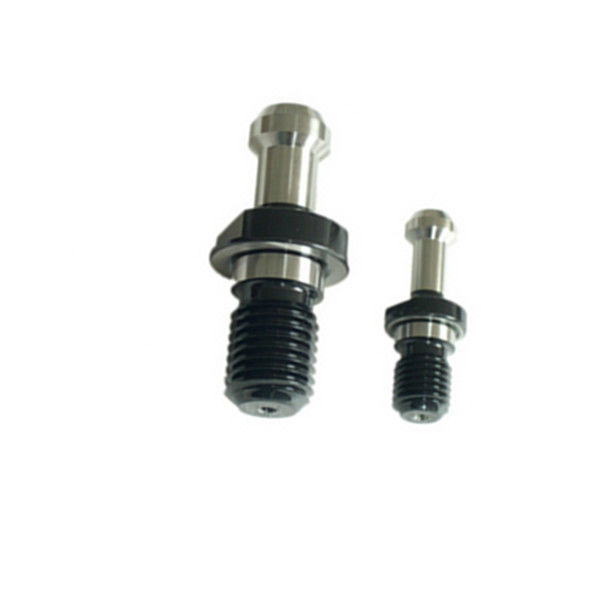

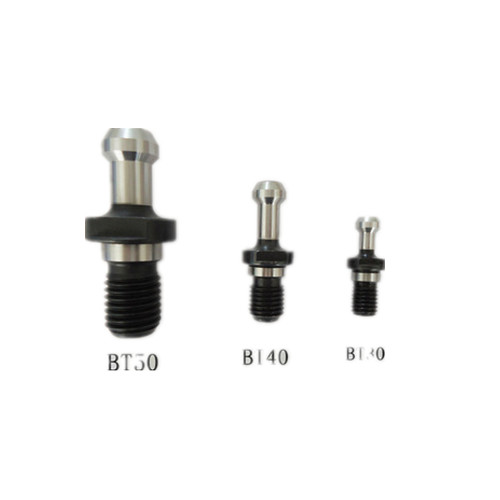

M12 BT30 Pull Stud CNC Chuck Tool Holder Bt30 Retentieknop

BT Pull Stud 45 graden Pull Studs: CNC Chuck-Tool Holder Connection, Automatic Clamping Tool

De cnc-trekknop van de gereedschapsholder is gespannen.Het automatische klemmechanisme van het gereedschap in de spindel is het speciale mechanisme van de CNC-machineHet teken toont de structuur van de spindel van het bewerkingscentrum. De snijmachine kan automatisch op de spindel worden geladen en losgeladen en automatisch worden vastgeklemd.Het werkingsprincipe is als volgt:Wanneer de snijmachine 2 in het spindelgat wordt geladen, wordt de trekspeld 3 aan de achterkant van het handvat naar de voorkant van de spindeltrekstaaf gestuurd.de snijmachine wordt gespannen door de elastische klauw.

BT Pull studs 45 Graden trekstokjes: het ene uiteinde van de cnc-trekstok is verbonden met de schok van de werktuigmachine, het andere uiteinde is verbonden met de werktuighouder,het d-deel wordt ingeklemd volgens de mate van de schok van de werktuigmachineDoor middel van de axiale kracht die wordt overgedragen door de cnc trekstang, het trekstangverbinding en de cnc trekstang, wordt de gereedschapsholding gespannen.Bij het vervangen van het gereedschapWanneer de cnc-pull stud op de spindel van de gewone werktuigmachine of van de numerieke werktuigmachine is gemonteerd, moet de werktuighouder worden losgemaakt.het booggewricht van het staafkorps is verbonden met het voorste uiteinde van de trekstaafstructuurHet schroefverbinding van de cnc-pull stud is verbonden met het binnenste schroefgat van de gereedschapsholder dat zich uitstrekt naar het spindelgat.met een gewicht van niet meer dan 10 kg. De gereedschapsholder kan niet alleen in bewerkingscentra worden gebruikt, maar ook in gewone werktuigmachines en CNC-werktuigmachines, waardoor de universaliteit van de gereedschapsholder wordt verbeterd en de productiekosten worden verlaagd.

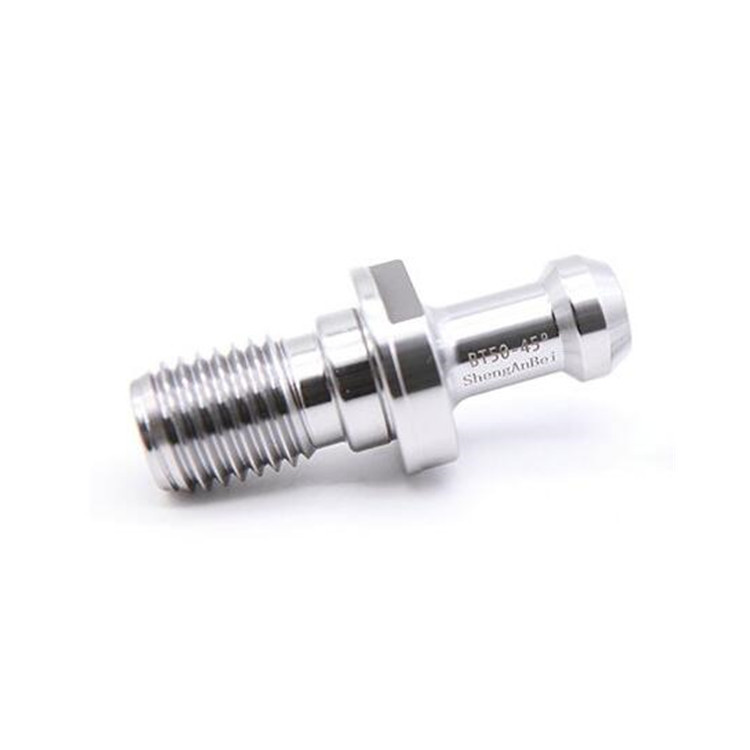

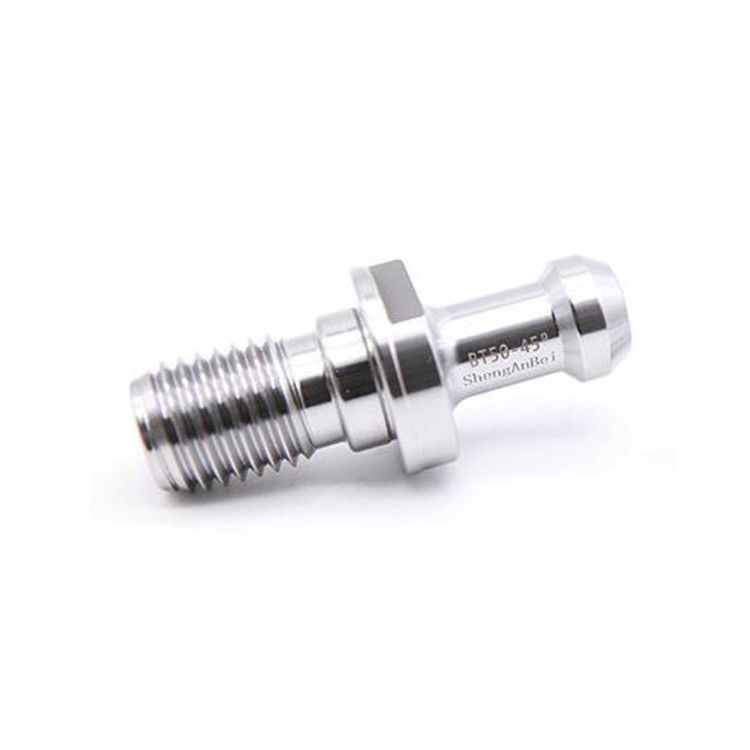

Behoudknop voor BT-gereedschapsholder 45° Pull Stud,BT pull stud Veroudering 20-40 h superlange warmteveroudering verwijdert resterende interne spanning tijdens het slijpen.Diepkoelbehandeling en thermische verouderingsbehandeling kunnen reststress verminderen en de duurzaamheid en nauwkeurigheidstabiliteit verbeteren.Aanvaard oppervlaktecoatingtechnologie om het slijtvast vermogen van het oppervlak te verbeteren, een beter anti-roest- en anti-corrosie-effect, een stabielere nauwkeurigheid, een gladder oppervlak en een mooier uiterlijk.

NT1 verpakking NT1 verpakking
Cnc-gereedschapsholder Pull Stud materiaal: 20CrMnTi;
Bt30 Pull Stud Verkoolingsdiepte: > 0.8;
BT kophardheid: 54-57HRC;
Cnc Pull Stud De hardheid van draden en andere onderdelen is laag: 35+5HRC, (( 59169498, 59169482, 59169465, 59169446, 58386579, 57678307, 57086549,de hardheid van de kern van de beschermende draaddraad kan bestand zijn tegen een botsing);

BT40 cryogene behandeling
1De ultra-lange cryogene behandeling bij -185°C transformeert bijna alle rest austenite in martensite.
2De neerslag van nano-carbide-deeltjes verhoogt de hardheid en taaiheid.
3. Vermindering van residuele stress;
4De slijtvastheid wordt aanzienlijk verbeterd.
